VIELFÄLTIGE ANWENDUNGEN    WK Systemtechnik bietet eine breite Palette an Lösungen:

UNIVERSAL SPRÜHSYSTEM

Die Universal-Sprühsysteme von WK Systemtechnik sind so konzipiert, dass sie sich für nahezu jede Sprühanwendung eignen. In Kombination mit Rollenölern, Sprühkammern oder automatischen Sprühdüsen ermöglichen sie eine effiziente und ressourcenschonende Medienverteilung.
– FLEXIBEL EINSETZBAR
– MODULAR ERWEITERBAR
– AUTONOM BETRIEBEN

TECHNISCHE DATEN

Abmessungen                             550 mm × 225 mm × 500 mm (B × T × H)
Spannung                                    240 V / 50 – 60 Hz
Touch-Display                             Hochwertiges Display mit klarer Bedienoberfläche
Medienkreisläufe                       Bis zu 3 getrennte Kreisläufe
Regelung                                      Geschwindigkeitsabhängig
Rezepturverwaltung                  integriert
Maximale Mediumviskosität   100 mm²/s bei 20 °C (in Verbindung mit Ölnebelabsaugung)
Besonderheiten                          Für Standard- und Sonderanwendungen geeignet

MODULARER AUFBAU

Das Basis-Pneumatikmodul vereint Motor-Pumpe, Durchflussüberwachung und Ventiltechnik in einem platzsparenden, modularen Aufbau für einen präzisen und zuverlässigen Sprühprozess. Der fein regelbare Druckluftregler sorgt für einen exakt dosierten Sprühstrahl und eine gleichmäßig hochwertige Beschichtung. Das Elektronik-Modul bündelt hochwertige Elektrik und HMI in einem robusten, modularen Aufbau. Effiziente Steuerung, zuverlässige Überwachung und Platz für Erweiterungen sichern maximale Flexibilität und Prozesssicherheit.



UNIVERSAL ABSCHEIDER

FLEXIBEL. PRÄZISE. EFFIZIENT.
Der Universal-Abscheider entfernt zuverlässig Ölnebel, Aerosole und feinste Partikel aus der Luft und sorgt so für eine saubere Arbeitsumgebung. Dank seines mehrstufigen Filtersystems wird selbst feinster Ölnebel effizient abgeschieden, während die

gereinigte Luft in den Raum zurückgeführt und das Medium wiederverwendet wird, alternativ kann es auch extern aufbereitet werden. Kompakt, leistungsstark und wartungsfreundlich ist er die ideale Lösung für Maschinen und Anlagen in der industriellen Fertigung.



– UNIVERSAL EINSETZBAR
– MEHRSTUFIGES FILTERSYSTEM
– KOMPAKTE BAUFORM



TECHNISCHE DATEN

Abmessungen                   600 mm × 520 mm × 440 mm (B × T × H)
Spannung                          240 V / 50 – 60 Hz
Filterstufen                        Mehrstufig, hocheffizient
Anschlussdurchmesser   Ø 25 mm (Standard), andere Größen verfügbar
Geräuschpegel                  70 dB(A)
Verbindungskabel            individuell konfigurierbar
Vakuumgebläse                100 m³/h



KOMPAKTER AUFBAU

Hightech auf kleinstem Raum: Der integrierte Technikbereich vereint Vakuumgebläse, Pumpen und Ventiltechnik sowie intelligente Sensorik in einer kompakten Einheit. So wird ein leistungsstarker, zuverlässiger und effizient gesteuerter Betrieb bei minimalem Platzbedarf und hoher Betriebssicherheit gewährleistet.





Individuell anpassbare Anschlussplatte für eine einfache und schnelle Integration in unterschiedlichste Anwendungen und Systemgrößen. Sie ermöglicht eine flexible Auslegung aller relevanten Anschlüsse für Absaugung, Rücklauf und weitere Schnittstellen und sorgt so für eine passgenaue, praxisorientierte Einbindung in bestehende Anlagen.





UNIVERSAL SPRÜH- UND REINIGUNGSSYSTEM

BESCHICHTEN. REINIGEN. QUALITÄTSSICHERUNG.

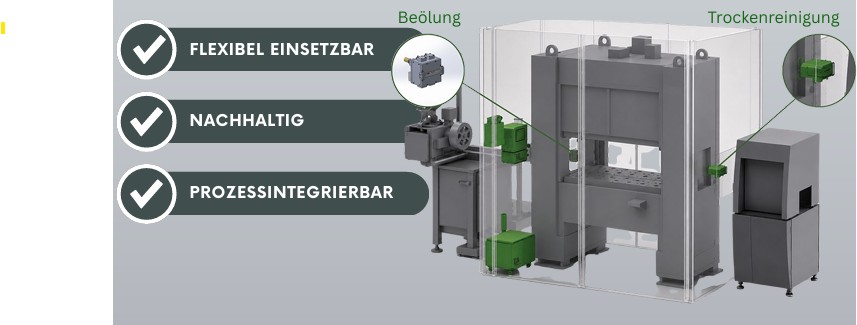

Die Universal Sprüh- und Reinigungssysteme von WK Systemtechnik erweitern den Beölungsprozess um eine integrierte Trockenreinigung direkt nach der  Stanze. Überschüssige Medien werden zuverlässig entfernt und die Bauteile optimal auf nachfolgende Prozesse wie Kameraprüfung oder Weiterverarbeitung vorbereitet. Das Ergebnis ist eine prozesssichere und wirtschaftliche
Gesamtlösung im Bandprozess.

TECHNISCHE DATEN

Bandbreite                        max 120 mm
Spannung                          240 V / 50 – 60 Hz
Filterstufen                       Mehrstufig, hocheffizient
Anschlussdurchmesser   2x Ø 25 mm (Sprühkammer), 1x Ø 60 mm (Trockenreinigung)
Geräuschpegel                  70 dB(A)
Verbindungsleitungen     individuell konfigurierbar
Vakuumgebläse                100 m³/h

KOMPAKTER AUFBAU
Effiziente Prozesskombination auf kleinstem Raum: Sprühtechnik, Medienabscheidung und Trockenreinigung arbeiten in einer kompakten Einheit zusammen. Das System ermöglicht eine kontrollierte Beölung sowie die anschließende Reinigung im kontinuierlichen Durchlaufbetrieb platzsparend, effizient und flexibel integrierbar.

Effiziente Nutzung vorhandener Systemleistung: Bei kleineren Bandbreiten können freie Kapazitäten des Universalabscheiders gezielt für eine integrierte Trockenreinigung genutzt werden. So entsteht ohne zusätzlichen Anlagenaufwand ein erweiterter Prozessnutzen mit saubereren Bauteilen und optimalen Voraussetzungen für nachfolgende Verarbeitungsschritte.
